        創想智控:了解焊縫質量等級分類
        日期:2019-01-17瀏覽量:7159來源:

        焊縫應根據結構的重要性、荷載特性、焊縫形式、工作環境以及應力狀態等情況,按下述原則分別選用不同的質量等級:

        1、 在需要進行疲勞計算的構件中,凡對接焊縫均應焊透,其質量等級為:

        1)作用力垂直于焊縫長度方向的橫向對接焊縫或T形對接與角接組合焊縫,受拉時應為一級,受壓時應為二級;

        2)作用力平行于焊縫長度方向的縱向對接焊縫應為二級。

        2、不需要計算疲勞的構件中,凡要求與母材等強的對接焊縫應予焊透,其質量等級當受拉時應不低于二級,受壓時宜為二級。

        3、重級工作制和起重量Q≥50t吊車梁的腹板與L冀緣之間以及吊車析架上弦桿與節點板之間的T形接頭焊縫均要求焊透.焊縫形式一般為對接與角接的組合焊縫,其質量等級不應低于二級。

        4、不要求焊透的’I'形接頭采用的角焊縫或部分焊透的對接與角接組合焊縫,以及搭接連接采用的角焊縫,其質量等級為:

        1)對直接承受動力荷載且需要驗算疲勞的結構和吊車起重量等于或大于50t的中級工作制吊車梁,焊縫的外觀質量標準應符合二級 ;

        2)對其他結構,焊縫的外觀質量標準可為二級。

        焊縫外觀質量應符合下列規定:

        1、一級焊縫不得存在未焊滿、根部收縮、咬邊和接頭不良等缺陷,一級焊縫和二級焊縫不得存在表面氣孔、夾渣、裂紋和電弧擦傷等缺陷;

        2、二級焊縫的外觀質量除應符合本條第一款的要求外,尚應滿足下表的有關規定;

        3、三級焊縫的外觀質量應符合下表有關規定。

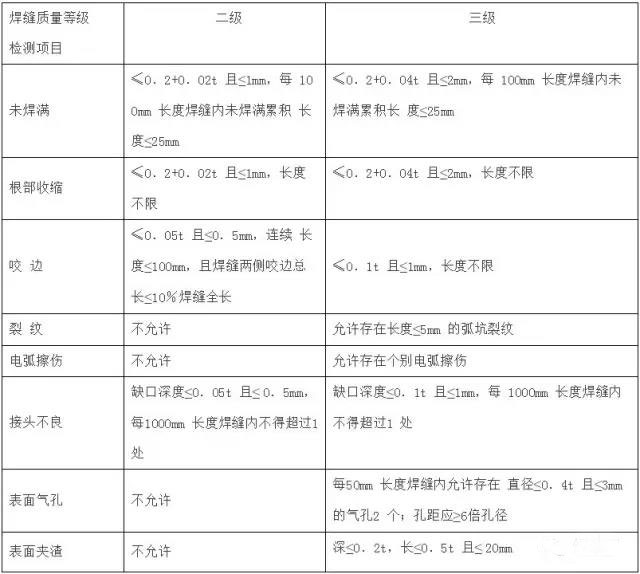

        焊縫外觀質量標準

        以上關于焊縫質量等級分類知識來源于網絡。創想智控是一家專注于機器視覺焊接自動化的研發及生產的高新技術企業。多年來,創想智控憑借公司強大的核心技術致力于為用戶提供機器視覺和智能控制的解決方案;深度服務于機械加工、智能監控、道路測控以及軍事等行業的焊接制造領域。
