產品介紹
本產品將視覺和熔池相機合二為一，將同時兼容兩種相機的特點，既可以查看熔池狀態，也可以進行焊縫跟蹤，下面分為兩個部分詳細介紹本產品的兩個功能特點。
熔池部分：
生產焊接過程中，為保證焊縫成形的一致性，需要操作者定期觀察焊接區域、焊絲熔化位置以及熔池狀態的變化，及時調整焊接參數。眾所周知，焊接環境十分惡劣，操作者需要佩戴嚴密的防護措施來抵擋煙塵、強電弧光輻射以及飛濺等。在惡劣環境中長期的人為監控焊接過程，免不了會出現視覺疲勞、監控不到位等情況。這不僅影響焊接生產率，也損害了監控者的身體健康。
CXZK-G6-350是創想智控自主研發的視覺熔池檢測系統，能準確地觀察到焊接過程中的焊絲位置、熔池熔化狀態。可遠程高清監視電弧、焊絲（鎢極）、熔池、焊縫、母材、以及熔池夾渣或者氣泡狀態，實現熔池、焊道的可視化，從而及時調整焊接參數，提高焊接質量，提升焊接生產效率。視覺熔池監控系統可以解決焊接設備工作時的觀測難、監控難問題，提高了焊接系統的可靠性。適用于任意自動化焊接設備，兼容性高。讓焊接觀測環境得到很大的改善，節約人力，又提高了焊接質量及品質。
視覺部分：
能夠在焊接過程中實時檢測和跟蹤焊縫，確保焊接質量和一致性。其高集成度、抗干擾能力和廣泛的適用范圍使其成為現代自動化焊接系統的理想選擇。
二、構成及原理
CXZK-G6-350視覺熔池檢測相機由高分辨率傳感器、高性能處理芯片、高清鏡頭、紅外光源組成，是一款通過復雜的計算達到高動態工業視覺熔池傳感器，可遠程高清捕捉焊接過程，產品整體外殼采用鋁合金加工而成，具有重量輕、散熱快、堅固耐用、尺寸小等優點。
三、適用領域

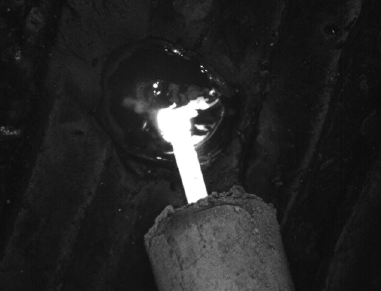

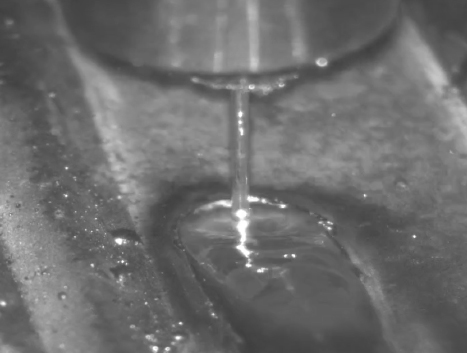

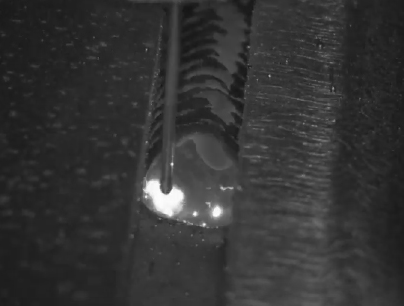

四、部分焊接效果圖
 |
 |

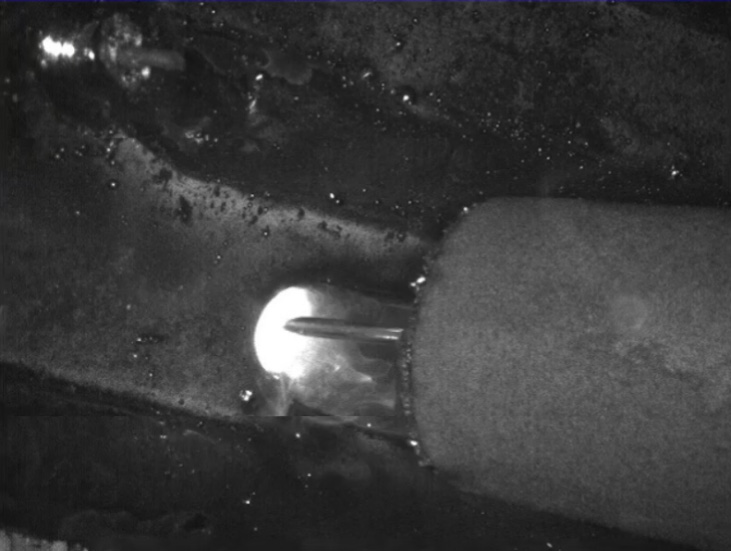

氬弧焊焊接效果
 |
 |

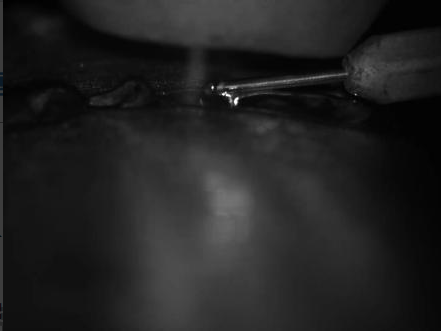

氬弧自動送絲焊焊接效果

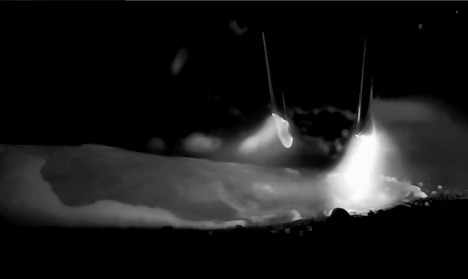

雙絲焊焊接效果
五、產品特點
CXZK-G6-350視覺熔池檢測相機是北京創想智控科技有限公司新系列產品中的高端產品。該系列高性價比、設定簡單、操作方便，適合集成到現有機器和自動化系統中。
結構特點：
|
型號 |
CXZK-G6-350 |
|
分辨率 |
1024x960 |
|
安裝距離 |
200mm - 500mm可調 |
|
尺寸大小 |
65mm×29.5mm×129mm |
|
調焦 |
遠程電動調焦 |
|
視頻錄制/回放 |
支持 |
|
起弧檢測及自動錄制 |
定制 |
|
內置光源 |
可調亮度光源 |
|
防護 |
支持更換保護鏡片 |
|
系統更新 |
遠程更新 |
|
幀頻 |
30Hz-50Hz |
|
聲音采集 |
支持 |
|
檢測焊接類型 |
氣保焊、氬弧焊、激光焊、等離子焊、釬焊等 |
|
外殼 |
鋁合金 |
|
最大功率 |
5w(20℃) |
|
激光波長 |
808nm |
|
通信接口 |
以太網 |
|
重量 |
約325g |
|
環境溫度 |
-10—±50℃ |
|
視頻保存格式 |
AVI |
